概述


GPUImage 是 iOS 上一个开源图像处理库,基于 OpenGL GS 2.0,作者是 Brad Larson。

作者于 2012 年发布了这个框架,官方网站介绍:http://www.sunsetlakesoftware.com/2012/02/12/introducing-gpuimage-framework

相对于系统的 CoreImage (iOS 5.0),GPUImage 可以更方便地自定义滤镜,并且在处理速度上更快。相对于 CPU 计算来说,GPU 在处理图形图像时更具优势, 在 iPhone 4 的机器上,GPU 的图片处理性能比 CPU 强百倍以上。

GPUImage 是基于 BSD 协议的开源框架,我们可以直接在 GitHub 上获取源码。

  • 系统要求
    • iPhone 4+ (iPhone 3G/iPod 1/iPod 2 不支持)
    • iOS 4.0+ (依赖 iOS 5.0 SDK)
    • 支持 ARC/MRC (-fobjc-arc)

可以看出,GPUImage 是一个非常古老的库,GitHub 最新的提交也只到 2016.05,作者应该不再更新。

作者后续又推出了基于 Swift 和 OpenGL 的 GPUImage2 和 基于 Metal 的 GPUImage3

但是初代 GPUImage 仍然可以用在最新的 iOS 13.2 上,而且它是后续两个框架的基础。所以我们仍然有必要去研究和学习它。

GPU 渲染

GPU 的高度并行结构使得在大块数据并行算法上比 CPU 更加高效,所以在 iOS 上使用 GPU 渲染图形图像会比 CPU 更快。

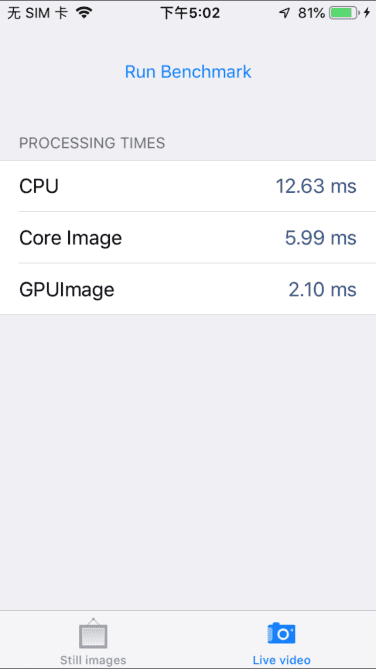

经过比较,GPUImage 在处理同一张图片的滤镜操作会比 CPU 操作快百倍以上,比系统的 Core Image 快 40 倍;作者的测试是在 iPhone 4 上进行的,我在 iPhone 6s 上重新运行了一下 Benchmark 测试发现,现在差距已经没有这么大了,一方面 CPU 在升级,另一方面 Core Image 通常也会使用 GPU 进行计算,但 GPUImage 仍然优秀!比 CPU 快 10位,视频处理比 Core Image 快一倍!

了解 GPU 渲染还得从 OpenGL 说起,作为一个跨语言、跨平台的 API 规范,OpenGL 将操作 GPU 硬件的图形指定翻译成易用的 API 接口。在嵌入式平台,如 iOS/安卓 上,OpenGL 的子集叫 OpenGL ES (OpenGL for Embedded Systems ),本文说的 GPUImage 就是基于此进一步封装和优化的。

引用下苹果 官方文档 的图:

可以看出,我们是通过 OpenGL ES 与硬件打交道的,那为什么平时开发过程中,很难感觉到呢?这是由于苹果通过 UIKit 和 Core Animation 将实现细节隐藏了,这也可以解释为什么 UIView/NSView 绘制实现都交给了 CALayer,其实就是通过 CoreAnimation (虽然名字叫 Animation,但动画仅是其中的一小部分) 调用 OpenGL ES/Core Graphics 来完成视图渲染的。

那 GPU 渲染包含哪些步骤呢?下面的 OpenGL 渲染流水线展示了主要的流程:

  • 不管是顶点信息 (几何信息),还是像素信息 (图片信息),传入 GPU 后都被处理成 OpenGL 指令存储在 Display List 中。
  • 顶点信息会被存储成矩阵,经过原始处理,如各种变换、反射和坐标转换后,进行组装。
  • 像素信息也会经过缩放、裁剪等操作后,存储在纹理中。
  • 光珊化 (Rasterization) 会将以上处理后得到的原始数据变成一系列片元 (Fragment),每一个片元代表了最终帧缓冲区中的一个像素所有的信息,包括位置、颜色等。
  • 片元操作,也叫片元着色 (Fragment Shader),根据光珊化的结果逐一操作片元,获得最终渲染的像素数据。
  • 最后帧缓冲区会把渲染好的数据返回给设备显示。
